3-1 建物の破損
|

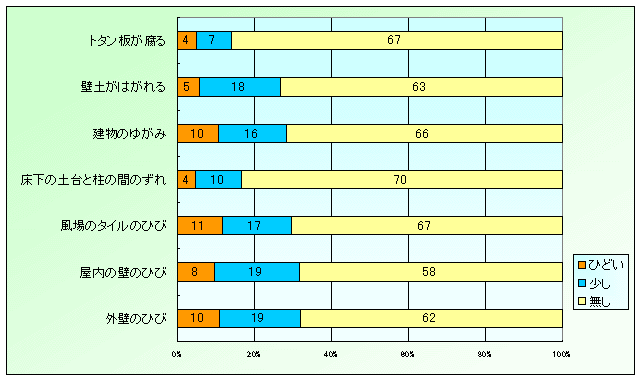

グラフ4-3 建物の破損
|
 |

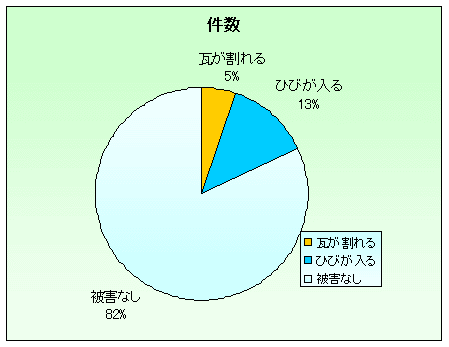

| グラフ4-4 屋根瓦の被害 |
住宅などの建物が，どのような損傷をうけているかを調べた結果が，図4-4（グラフ4-3を図示したもの）であるが，次のことがわかる。
①外壁のひび，内壁のひび，風場のタイルのひび，壁土のはがれなど，壁の被害が多いこと。
②建物のゆがみが多い。
③基礎と土台の間のずれ，トタン板が腐る，被害は少ないが，雨もりや建物全体のゆがみを生じる原因になるので，被害としては重大である。
 |
|

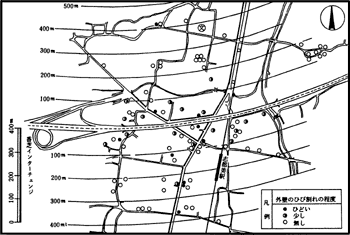

図4-5 外壁のひび割れ |
次に、「外壁にひびが入っている」場合を例にとって，被害の発生している建物の分布を地図上に示すと，図4-5のようになる。この図から，① 香芝高架橋から約100mの範囲内に被害が多いこと，② 旧県道に接している建物に被害が多いことがわかる（写真4-1，写真4-2）。
 |
 |
| 写真4-1 旧県道沿いの住宅 | 写真4-2 旧県道沿いの住宅
（外壁のひび割れ） |
なお，図は省略するが，内壁のひび，風 場のタイルのひび，壁土のはがれ，建物のゆがみなどの場合も同様である。
なお，念のために，外壁や内壁のひびの発生と，建物の建築後の年数との関係を調べると，表4-5（a），（b）のようになる。この表から，壁のひびの発生と建物の新旧には，ほとんど差がないことがわかる。
表4-5(a) 外壁のひびと建物の新旧の関係
| 建築後の年数 | 外壁のひびの程度 | ひびの発生している割合
（①＋②）/（①+②+③） |
||||
| ①ひどい | ②少し | ③無し | ④不明 | |||
| 新 | 0～ 5年 | 1 | 2 | 8 | 3 | 30.8％ |
| 6～10年 | 1 | 4 | 8 | 9 | ||
| 10年以内* | 0 | 0 | 2 | 3 | ||
| 旧 | 11～15年 | 4 | 5 | 15 | 5 | 29.3％ |
| 16～20年 | 2 | 2 | 18 | 5 | ||
| 21年以上 | 0 | 2 | 3 | 6 | ||
| 11年以上* | 1 | 1 | 5 | 1 | ||
* 10年以内、あるいは11年以上ということだけが判明している建物
| 建築後の年数 | 内壁壁のひびの程度 | ひびの発生割合
（①＋②）/（①＋②＋③） |
||||
| ①ひどい | ②少し | ③無し | 不明 | |||
| 新旧 | 0～10年 | 1 | 6 | 19 | 15 | 26.9％ |
| 11年～ | 6 | 10 | 35 | 24 | 31.4％ | |
表4-5（b）内壁のひびと建物の新旧の関係
※ 表4-5（a）の形を簡略に表わしたもの
