3-1 概 要

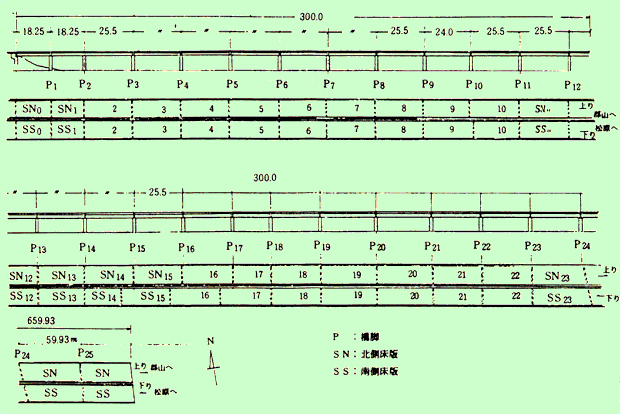

本調査の対象である西名阪自動車道は香芝 町今泉・上中地区を横断する区間では，図2に示すような高架橋となっている。
以下，その構造の概要をのべる。
本件高架橋の構成
1 橋 長：≒660m
2 幅 員：上り線，下り線共9.90m (夫々走行車線3.5m，追越車線3.5m)
3 構 成：上り線，下り線共26径間
4 径間長：最長36m， 最短≒18m 一般25.5m
3-2 高架橋の構造
1 名 称：単純桁橋（一連の橋が1スパン毎に区切られた桁橋）
2 形 式：鉄筋コンクリートの床版と鋼製のⅠ形桁を合成した合成桁橋。その断面図等を図1-3，図1-4，図1-5で示す。
 |
＜上部構造の説明図＞
④ 端対傾構 ⑤ 中間対傾構 ⑥ ずれ止め（ジベル）床版と桁を結合する ⑦ 支承（上級荷重を下部，橋脚に伝える） ⑧ 伸縮装置 ⑨ 床板（鉄筋コンクリート 180㎜） ⑩ 舗装 ⑪ 地覆 ⑫ 壁高欄 ⑬ ラーメン橋脚 |
||||||
|
図１-３ 橋の構造の見取図 （公団側準備書面より） |
|||||||
|
|
|

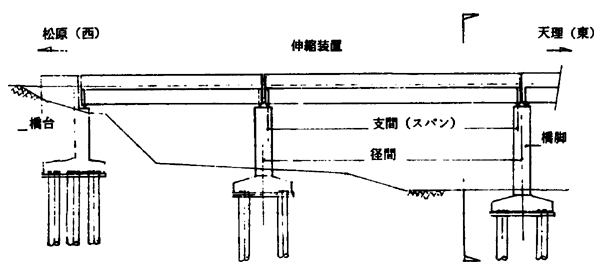

図１-４ 側 面 図（南側） （公団側準備書面より） |
 |
|

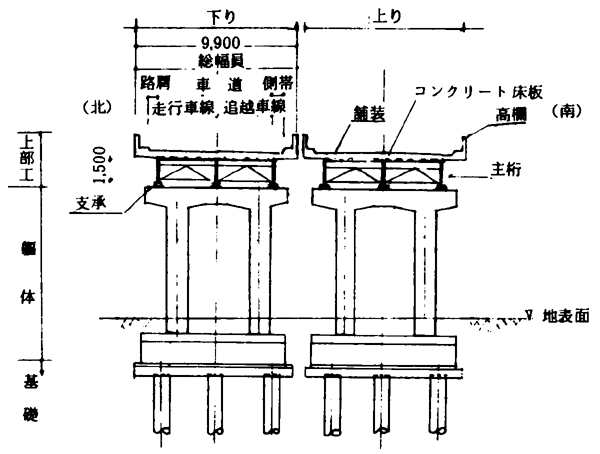

図1-5 横 断 面 （公団側基準書面より） |
